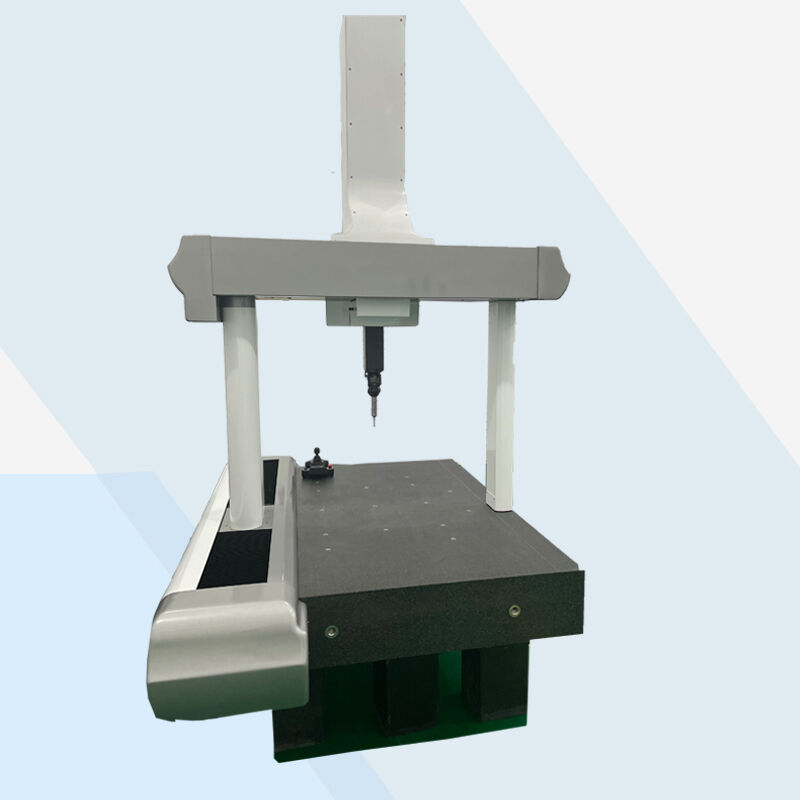

Controlli periodici per mantenere la precisione della vostra macchina CMM.

Perché i controlli periodici contano più di quanto si pensi

Una macchina CMM rappresenta un investimento significativo e svolge un ruolo fondamentale in qualsiasi sistema qualità. Quando la sua precisione si discosta dalle specifiche, potreste non produrre pezzi difettosi, ma potreste prendere decisioni errate riguardo a pezzi buoni. Pezzi buoni vengono scartati, pezzi borderline vengono spediti e la fiducia nei dati di misurazione si erode. Il problema è che questa deriva avviene spesso lentamente e non ve ne accorgerete se vi limitate a guardare il certificato di taratura appeso al muro. I controlli giornalieri e settimanali sono l’unico modo per individuare piccoli problemi prima che diventino gravi.

La pulizia è un rituale quotidiano

Il primo controllo costa zero e richiede cinque minuti. Osservare la macchina. Una macchina CMM funziona con cuscinetti ad aria che galleggiano su un film di aria compressa misurato in micron. Qualsiasi polvere, nebbia oleosa o detrito presente sul piano in granito o sulle guide può causare il blocco o il trascinamento di tali cuscinetti, provocando graffi sul granito e compromettendo la precisione. Ogni giorno, prima di eseguire qualsiasi operazione, pulire il piano in granito con un panno pulito e senza pelucchi e con un detergente specifico per granito. Controllare le coperture delle guide per verificare l’accumulo di sporcizia. Ispezionare mantici e coperture delle guide alla ricerca di crepe o strappi. Se lo sporco penetra all’interno del meccanismo di guida, si avrà un problema molto più grave rispetto a una semplice superficie sporca. Mantenere tutto pulito è il modo più semplice ed efficace per proteggere la propria macchina CMM.

Alimentazione d’aria, filtri e essiccatori

L’alimentazione d’aria è il sistema vitale di una macchina CMM. La maggior parte delle macchine richiede aria pulita e asciutta a una pressione specifica, solitamente indicata su un regolatore situato nella parte posteriore della macchina. Controllare quotidianamente il manometro della pressione. Se la pressione è bassa, i cuscinetti ad aria potrebbero non sollevare completamente le parti mobili, con il rischio di trascinare metallo sulla superficie in granito senza accorgersene finché non compaiono i segni di usura. Ancora più importante, controllare regolarmente l’essiccatore d’aria e gli elementi filtranti. Un essiccatore saturo o un filtro intasato lasciano passare umidità e olio verso le superfici dei cuscinetti. L’umidità, combinandosi con minuscole particelle, forma una pasta abrasiva che, nel tempo, erode le superfici di precisione. Sostituire gli elementi filtranti secondo programma rappresenta un investimento economico minimo rispetto al costo di una revisione completa dei cuscinetti.

Ispezione della sonda e dello stilo

Gli errori di rilevamento sono una delle cause più comuni di dati di misurazione errati. Prima di eseguire qualsiasi programma, ispezionare visivamente la punta di contatto, se possibile, con l’ausilio di un ingrandimento. Un minuscolo scheggione sulla sfera in rubino, un gambo piegato o un filetto allentato dove la punta di contatto si avvita nel modulo della sonda possono compromettere ogni misurazione successiva. Muovere delicatamente la punta di contatto con dita pulite per verificare che sia ben fissata. Se si utilizza una sonda a contatto ad attivazione, eseguire una semplice qualifica su una sfera di riferimento e controllare l’errore di forma e la deviazione standard della sonda. Un improvviso aumento di questi valori spesso indica che la punta della sonda è usurata o danneggiata. Con le sonde di scansione, osservare eventuali variazioni nei risultati della qualifica da un giorno all’altro. Tenere un registro dei dati di qualifica delle sonde consente di individuare tendenze e sostituire le punte di contatto prima che causino errori di misurazione.

Fase di riscaldamento e cicli di calibrazione

Una macchina CMM è uno strumento di precisione, e la sua geometria subisce lievi variazioni durante il riscaldamento. Se la macchina rimane a temperatura ambiente per tutta la notte, eseguire un ciclo di riscaldamento al mattino è un’abitudine intelligente. La maggior parte dei controllori dispone di una procedura integrata di riscaldamento che muove tutti gli assi lungo l’intera loro escursione, lubrificando i cuscinetti con aria, distribuendo uniformemente il sottile film di olio e portando la struttura della macchina a una temperatura operativa stabile. Al termine del riscaldamento, eseguire una rapida verifica giornaliera utilizzando una sfera tarata o un artefatto di riferimento posizionato in un punto noto. Misurare alcune caratteristiche e confrontare i risultati con i valori noti. Questa semplice procedura verifica che l’intero sistema — macchina, sonda e compensazione termica — funzioni correttamente prima di procedere alla misurazione di pezzi reali.

Monitorare l'Ambiente

La temperatura è il nemico invisibile di qualsiasi macchina CMM. Anche le macchine dotate di sofisticati sistemi di compensazione termica non sono immuni a brusche variazioni di temperatura o a gradienti termici. Posizionare un termometro o un semplice data logger vicino alla macchina e controllarne le letture quotidianamente. Se la temperatura nel laboratorio varia di più di qualche grado nell’arco della giornata, oppure se un lato della macchina è esposto direttamente alla luce solare o si trova in prossimità di una bocchetta dell’aria condizionata, si osserverà una dispersione nelle misurazioni. La situazione ideale è un ambiente stabile con una variazione di temperatura lenta e graduale nell’arco della giornata. Inoltre, verificare la presenza di fonti di vibrazione che potrebbero essersi aggiunte di recente, ad esempio un nuovo compressore installato nell’edificio adiacente o un percorso di transito dei carrelli elevatori che scuote il pavimento ogni mezz’ora. Spesso questi fattori passano inosservati fino a quando qualcuno non indaga su un problema di ripetibilità.

Tenere un semplice registro

I laboratori più disciplinati tengono un registro giornaliero per ogni macchina CMM. Non è necessario che sia sofisticato: una semplice pagina di quaderno con la data, la lettura della pressione dell’aria, la temperatura, i risultati della qualifica della sonda e un segno di spunta per indicare la pulizia possono rivelarsi estremamente utili. Quando si verifica un problema, questo registro fornisce una cronologia precisa: è possibile vedere esattamente quando ha avuto inizio una determinata tendenza e se questa coincide con la sostituzione di un filtro, il passaggio di una perturbazione atmosferica o il cambio di operatore. Senza questa storia, la risoluzione dei problemi su una macchina di precisione spesso si trasforma in una mera ipotesi. Alcuni minuti di documentazione quotidiana possono far risparmiare ore di fermo macchina in seguito.
