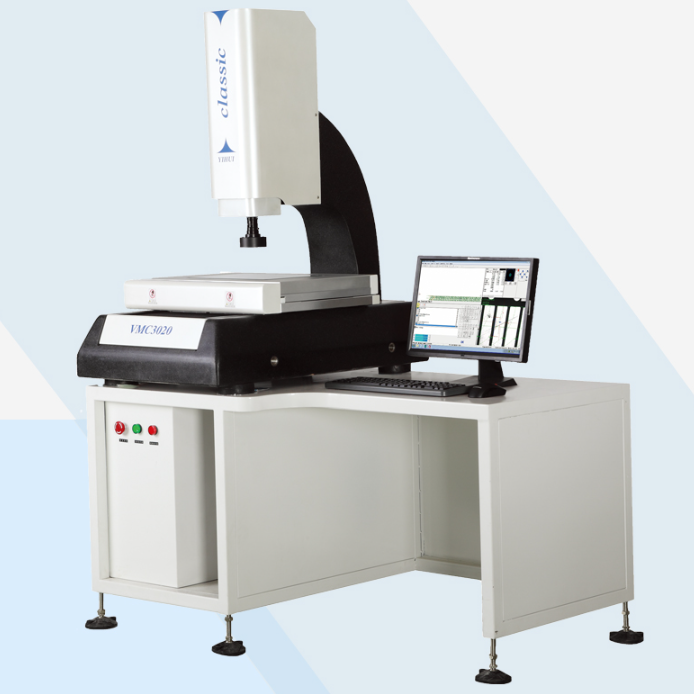

Apakah faedah kanta telecentrik dalam sistem pengukuran video?

Jika anda terlibat dengan sebarang jenis sistem pengukuran optik, anda pasti tahu betapa pentingnya lensa dalam suatu sistem pengukuran. Ia merupakan 'mata' sistem tersebut, dan seperti mata manusia, jika ia tidak dapat melihat atau mengukur sesuatu dengan betul, keseluruhan sistem akan menjadi tidak tepat. Justeru, pemilihan lensa yang sesuai dalam sebarang sistem pengukuran video adalah sangat kritikal.

Antara pelbagai jenis kanta yang tersedia di pasaran, kanta telecentrik merupakan pilihan terbaik apabila berbicara tentang ketepatan dan kejituan maksimum. Kanta ini bukanlah kanta dengan harga paling berpatutan, dan tidak semua sistem pengukuran video memerlukan kanta telecentrik; namun, apabila melibatkan sistem pengukuran video di mana pengukuran tepat merupakan faktor paling penting—misalnya, apabila sasaran pengukuran mempunyai banyak variasi ketinggian atau kedalaman—kanta telecentrik adalah pilihan terbaik. Esei ini akan menerangkan sebab-sebab mengapa kanta telecentrik merupakan pilihan terbaik serta kelebihan-kelebihan yang ditawarkannya.

Apakah ciri istimewa kanta telecentrik?

Sebelum anda memahami kelebihan lensa telecentrik, anda perlu memahami apakah perbezaan dalam prinsip kerja lensa telecentrik berbanding lensa biasa. Lensa biasa atau standard beroperasi seperti mata manusia. Objek yang berada jauh kelihatan lebih kecil atau lebih jauh, manakala objek yang lebih dekat kelihatan lebih besar dan lebih dekat. Ini dikenali sebagai perspektif. Walaupun ini tidak menjadi masalah dalam fotografi, bagi tujuan pengukuran, ia menimbulkan ralat dan tidak dapat diterima. Lensa telecentrik direka bentuk khas untuk menghilangkan distorsi perspektif ini. Ia memandang objek pada jarak yang berbeza-beza dengan pembesaran yang sama. Oleh itu, sama ada ciri yang sedang diukur berada tepat pada satah fokus atau sedikit di atas atau di bawahnya, lensa tersebut akan menunjukkannya dalam saiz yang sama. Ini merupakan perubahan besar dalam pengukuran kerana ia menghilangkan salah satu sumber variasi terbesar dalam pemeriksaan optik.

Paralaks merupakan isu besar dalam pengukuran

Masalah yang sangat mengganggu dalam pengukuran optik ialah ralat paralaks. Ia berlaku apabila objek yang diukur mempunyai ketebalan tertentu atau tidak benar-benar rata di atas platfom. Dengan lensa biasa, jika bahagian tersebut bergerak sedikit ke atas atau ke bawah, nampak seolah-olah ukuran telah berubah. Garis luar kelihatan bergerak. Ukuran anda menjadi tidak konsisten.

Masalah sedemikian boleh diselesaikan dengan menggunakan lensa telecentrik. Lensa telecentrik mengekalkan jarak tetap antara lensa dan objek serta menghasilkan pembesaran yang konsisten. Ini bermakna ukuran akan kekal konsisten walaupun komponen tidak diletakkan secara sempurna. Kaedah ini amat berguna dalam mengukur komponen yang dimesin yang mempunyai anak tangga, lubang, dan geometri kompleks lain dalam tiga dimensi. Anda tidak perlu risau sama ada komponen diletakkan secara rata sepenuhnya. Lensa telecentrik menguruskan variasi tersebut untuk anda.

Ketepatan dan Pengulangan Pengukuran di Seluruh Medan Pandangan

Imej yang dihasilkan oleh kanta piawai tidak seragam dan mengalami distorsi di sekitar tepinya. Sebagai contoh, pusat imej boleh menunjukkan objek rata yang kelihatan seragam, tetapi apabila anda bergerak ke sudut-sudut, objek tersebut boleh kelihatan berbeza bentuk dan saiznya disebabkan oleh perubahan pembesaran. Dalam dunia pengukuran tepat, walaupun distorsi terkecil sekalipun boleh diukur.

Teknologi kanta telecentrik adalah teknologi pengukuran tepat. Prestasinya konsisten dari pusat hingga ke tepi keseluruhan medan pandangan, tidak seperti kanta piawai. Ini bermaksud pengukuran boleh dilakukan pada sebarang ciri dalam keseluruhan medan pengukuran tanpa risau tentang ralat kedudukan yang berlebihan. Keadaan ini amat penting apabila mengukur komponen dengan pelbagai ciri dalam keseluruhan medan pengukuran.

Peningkatan dalam Pengendalian Kedalaman dan Ketinggian

Dalam sistem pengukuran video, ciri-ciri yang terletak pada ketinggian berbeza sering perlu diukur. Pertimbangkan suatu komponen dengan tonjolan (boss) yang timbul atau lubang dengan kounterbor (counterbore). Permukaan atas dan dasar lubang berada pada kedalaman berbeza. Dengan lensa piawai, menangkap kedalaman tersebut adalah sukar kerana kedalaman tajam (depth-of-field) lensa dipengaruhi oleh jarak yang berubah-ubah. Ini biasanya melibatkan penyesuaian kalibrasi yang rumit atau penambahan pelbagai sensor.

Lensa teleskopik menawarkan penyelesaian terhadap cabaran kedalaman kerana ia memberikan pembesaran yang malar. Dengan lensa-lensa ini, perbezaan ketinggian tidak lagi menjadi isu. Sama ada suatu ciri berada lebih tinggi atau lebih rendah daripada jirannya, lensa tetap mengekalkan jaraknya terhadap setiap ciri tersebut. Inilah yang menjadikan lensa teleskopik bernilai dalam pengukuran komponen seperti acuan (molds) dan acuan mati (dies) yang mempunyai bentuk kompleks.

Kurang sensitif terhadap variasi dalam penerangan

Pengamal pengukuran optik bersetuju bahawa cahaya dan keadaan pencahayaan adalah kritikal. Kanta piawai sering dipengaruhi oleh variasi dalam pencahayaan. Drift pengukuran boleh berlaku apabila sumber pencahayaan berubah atau pantulan yang berbeza dari permukaan komponen yang diukur.

Kanta telecentrik biasanya menawarkan ketepatan yang lebih tinggi. Reka bentuknya menangkap sinar yang diagihkan secara lebih seragam walaupun terdapat variasi kecil dalam aras pencahayaan. Mengabaikan pencahayaan yang sesuai akan mempengaruhi keputusan, tetapi kesannya jauh lebih kecil berbanding dengan pengukuran lain. Bagi bengkel sibuk di mana keadaan pencahayaan berubah dengan setiap pengukuran, kanta telecentrik memberikan ketepatan yang diperlukan untuk produktiviti tinggi.

Kesan yang boleh diukur terhadap kebolehpercayaan

Semua faedah yang disebutkan di atas secara kumulatif menghasilkan sistem pengukuran yang berfungsi secara boleh percaya. Masa anda tidak terbuang untuk menyesuaikan kedudukan komponen tersebut. Anda tidak perlu risau tentang keperluan komponen tersebut untuk benar-benar rata. Pengukuran yang konsisten diberikan, walaupun dalam kes konfigurasi geometri yang rumit.

Terdapat banyak lagi faedah praktikal yang berkaitan dengan tahap kebolehpercayaan ini. Ia meningkatkan piawaian data kualiti. Anda memberikan nombor yang betul dalam laporan untuk pelanggan dan pemeriksaan. Anda mengawal proses pembuatan dengan keyakinan terhadap data yang diberikan. Ia merupakan asas bagi kawalan kualiti yang berkesan.

Bilakah harus menggunakan kanta telecentrik

Kanta telecentrik merupakan pilihan yang sangat baik untuk beberapa aplikasi, tetapi tidak sentiasa diperlukan. Jika aplikasi anda melibatkan pengukuran komponen dua dimensi yang mudah dan rata, yang dipasang rapat pada pentas, kanta tersebut tidak akan memberikan perbezaan yang ketara. Namun, jika aplikasi anda melibatkan pengukuran komponen tiga dimensi dengan ciri-ciri menegak, maka kanta telecentrik akan memberikan kelebihan yang ketara.

Pemesinan tepat, pengeluaran komponen automotif, dan pembuatan acuan merupakan contoh industri yang baik yang akan mendapat manfaat daripada penggunaan kanta telecentrik. Industri-industri ini menuntut prestasi tertinggi daripada sistem pengukuran video, dan sistem-sistem tersebut direka untuk memberikan hasil dengan tahap ketepatan yang tinggi.

Memikirkan keseluruhan sistem

Kanta telecentrik menyumbang kepada sistem yang lebih besar yang melibatkan prinsip pengukuran yang ketat. Kanta telecentrik harus diintegrasikan dengan baik bersama kamera, perisian, dan perkakasan. Untuk mencapai potensi penuh kanta telecentrik, keseluruhan sistem mesti direka dengan mengambil kira prinsip pengukuran, bukan hanya kanta itu sendiri.

Kanta telecentrik membolehkan anda mengukur pelbagai jenis komponen dengan keyakinan tinggi serta membantu mengurangkan ketidakpastian pengukuran. Selain itu, kanta ini membolehkan operator anda menumpukan tumpuan kepada tugas mereka, bukannya mengurus ketidakkonsistenan pengukuran.

Kesimpulan

Kanta berkualiti adalah penting untuk sebarang pemeriksaan dimensi yang serius, dan bukanlah perkara yang dianggap remeh. Kanta ini menawarkan kelebihan khusus yang memberikan perbezaan ketara kepada kanta telecentrik. Kanta ini menghilangkan ralat paralaks dan mengekalkan pembesaran piawai di seluruh medan pandangan. Kanta ini mampu menangani kedalaman dan ketinggian komponen yang berubah-ubah serta memberikan hasil yang stabil yang kurang terjejas oleh perbezaan keadaan cahaya sekitar.

Semua kelebihan ini berkaitan dengan satu prinsip tunggal; iaitu meningkatkan kebolehpercayaan sistem pengukuran video anda. Apabila sistem pengukuran anda boleh dipercayai, anda dapat memastikan bahawa kualiti produk anda juga boleh dipercayai. Itulah intipati utamanya.
